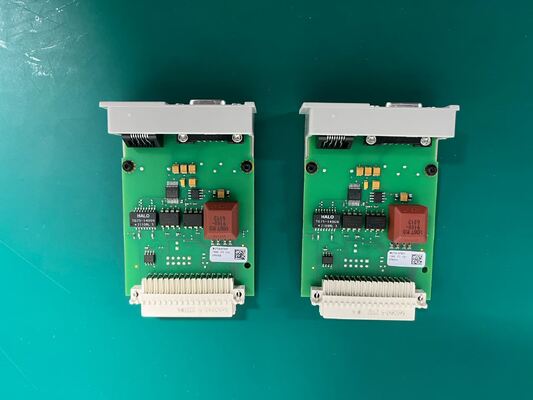

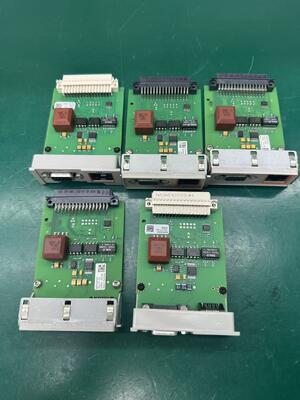

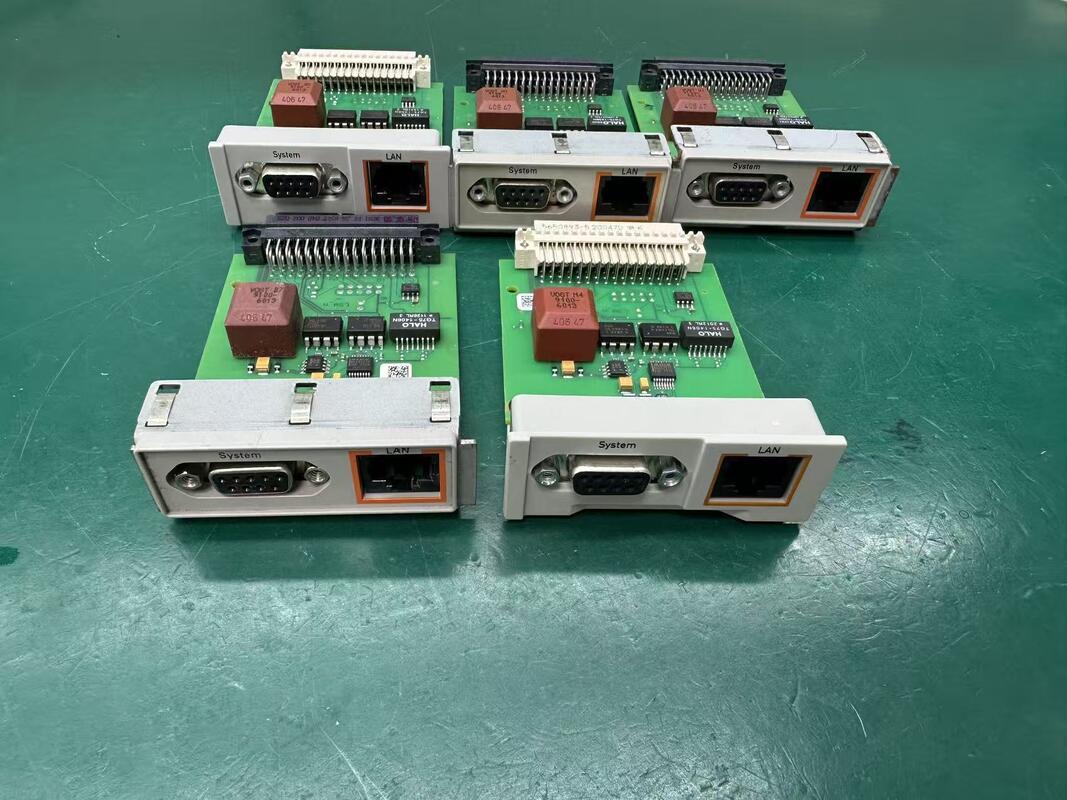

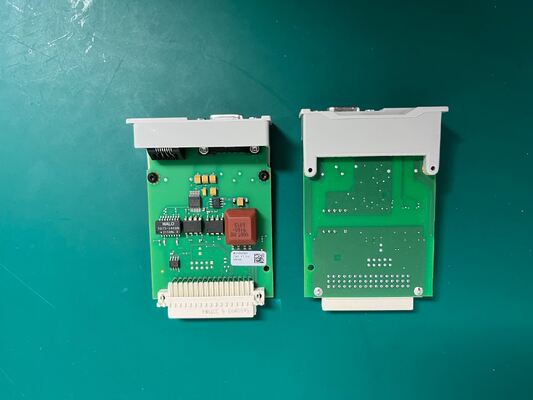

Philip Avalon FM20 / FM30 Fetal Monitor Network Card (LAN-interface) Parameters

Basisinformatie

• Model: Philip Avalon FM20 (M2702A), FM30 (M2703A)
• Type LAN-interfaceOptioneel geïntegreerde LAN/RS232 systeeminterface module (Optie J70, deel nr. M2703-67501)
• Interface standaard: 10BASE-T Ethernet (IEEE 802.3)
• Speed & Duplex:10 Mbps, alleen half-duplex(geen automatische onderhandeling, geen 100 Mbps ondersteuning)

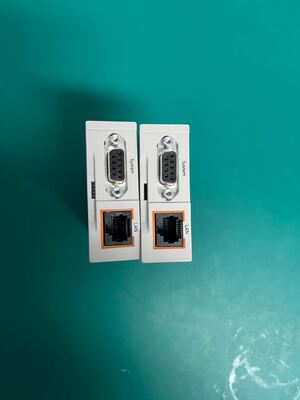

• Haven: RJ45 vrouwelijke aansluiting (achterpaneel)

Netwerkconfiguratie

• IP-adres toewijzing:
  • Handmatige statische IP-configuratie (via het opstelmenu van de monitor)
  • Automatisch viaBOOTP(DHCP niet natief ondersteund; BOOTP-server vereist voor dynamisch IP)

• Netwerkprotocollen:
  • TCP/IP (alleen IPv4)
  • Verbindingsindicatie (CI) -berichten: Broadcast / Unicast-modus (voor OB TraceVue / IntelliSpace Perinatal)

• Ondersteunde systemen: IntelliSpace Perinatal (E.0+), OB TraceVue verloskundige bewakingssystemen
• Ondersteuning voor twee interfaces: LAN + geïsoleerde RS232 (MIB/IEEE 1073) voor parallelle EMR/monitoring-systeemverbinding (alleen lezen via RS232)

Elektrische & Veiligheid

• Isolatie: Volledig galvanisch geïsoleerd (medisch geschikt, conform IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• EMC-naleving: IEC 60601-2, ICES-003 (Canada)
• Energieverbruik: < 60 W totale monitorvermogen (inclusief LAN-module)

Fysiek & Installatie

• Verbinding: RJ45 (8P8C)
• KabelCategorie 5e (Cat5e) of betere Ethernet-kabel met gedraaide koppels
• Netwerksegment: Monitor en bewaking PC/server moet op dehetzelfde lokaal netwerksegment(bij verstek geen routing over subnetten)

Belangrijkste opmerkingen

• LAN is eenoptionele upgrade (optie J70); niet standaard op basis FM20/FM30-eenheden.
• Vaste 10 Mbps half-duplex: de netwerkschakelpoort moet handmatig worden gedwongen tot 10 Mbps / half-duplex (automatische onderhandeling uitgeschakeld) om koppelingsproblemen te voorkomen.
