P/N: M2703-26420 / M2703-66420 Philip Avalon FM20/FM30 Interface Board
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | PHILIP |
| Modelnummer: | FM20 /FM30 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiation, pls contact me |
| Verpakking Details: | Kartonnen doos |
| Levertijd: | Binnen 1-2 werkdagen nadat de betaling is bevestigd |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 10 |
|
Gedetailleerde informatie |
|||
| PN: | M2703-26420 / M2703-66420 | Model: | FM20FM30 |
|---|---|---|---|
| Garantie: | 136g | Voorwaarde: | Uitstekend |
| Apparaten: | Medische apparatuur | ||
| Markeren: | Philip Avalon FM20 FM30 interface board,Fetaal monitor interface board M2703,FM20 FM30 vervangingsinterfacebord |
||
Productomschrijving

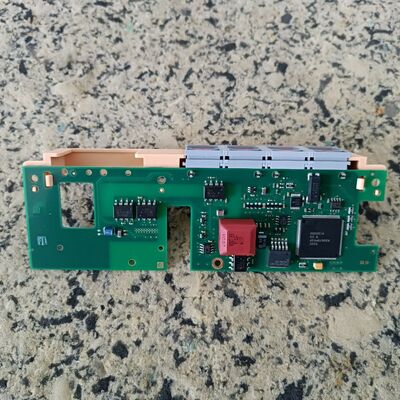

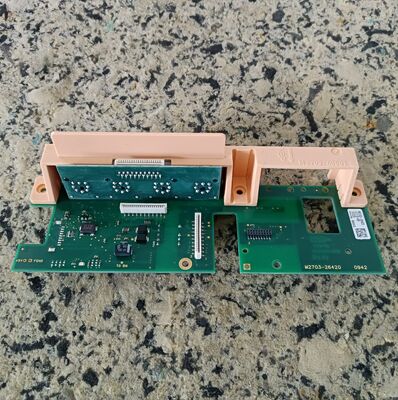

Philip Avalon FM20/FM30 Interface Board (P/N: M2703-26420 / M2703-66420)
Ook bekend als: Connector Board / Jack Board / Adapter Board
1. Basisinformatie
- Officieel onderdeelnummer: M2703-26420 (ook aangeduid als M2703-66420)
- Compatibele apparaten: Philip Avalon FM20 (M2702A), FM30 (M2703A) Foetale Monitoren
- Functie: Front-end I/O-interface & signaalschakelbord; routeert transducer-signalen naar moederbord
- Afmetingen printplaat: ~190 mm × 85 mm
- PCB-lagen: 4-laags, medische kwaliteit FR-4

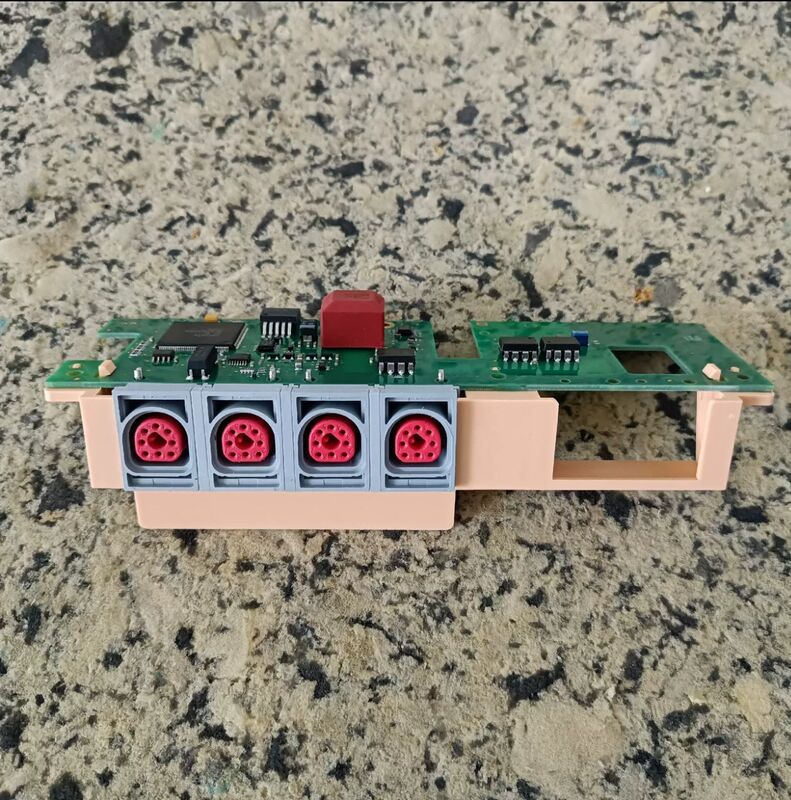

2. Externe Connectoren (Voorpaneel)
| Connector | Type | Functie |
|---|---|---|
| US1 / US2 | Rood 8-pins | Dubbele ultrasone (FHR) transducers |
| TOCO | Rood 6-pins | Tocodynamometer (baarmoedercontractie) |
| MECG | Rood 5-pins | Maternaal ECG-ingang |
| Foetale Beweging | 3-pins | Externe marker voor foetale beweging |
| Verpleegkundig Alarm | 2-pins | Alarmrelaisuitgang |
3. Interne Interfaces (naar Moederbord)
- Moederbord Connector: 50-pins platte kabel (naar M2703-66450 Main CPU Board)
- Voedingsingang: 24 VDC ±10%, 5 VDC ±5% (van Bus Master Board)
- Signaallijnen: Analoog (US/TOCO/MECG) + digitaal (ID/besturing) + voeding
- Isolatie: Medische kwaliteit isolatie (2500 Vrms) tussen patiënt & systeemcircuits
4. Elektrische Specificaties
- Ultrasone (US) Ingang:
- Frequentie: 1 MHz gepulste Doppler
- Ingangsgevoeligheid: 10 µVpp – 500 mVpp
- Versterking: Software-instelbaar 0–60 dB
- TOCO Ingang:
- Bridge-versterker, 0–5 V analoog bereik
- Gevoeligheid: 2 mV/TOCO-eenheid
- Filter: 0.05–10 Hz banddoorlaat
- MECG Ingang:
- 3-draads, 0.05–100 Hz bandbreedte
- 50/60 Hz notch-filter
- Ingangsimpedantie: >10 MΩ
5. Omgeving & Betrouwbaarheid
- Bedrijfstemperatuur: +5°C tot +45°C
- Opslagtemperatuur: -20°C tot +60°C
- Vochtigheid: 10–95% RH (niet-condenserend)
- Naleving: IEC 60601-1, IEC 60601-2-37 (veiligheid medische apparatuur)
- Levensduur: ≥5 jaar (24/7 klinisch gebruik)
- ESD-bescherming: ±15 kV (lucht), ±8 kV (contact)
6. Belangrijkste Kenmerken
- Slimme Transducer Automatische Herkenning: Detecteert aangesloten transducer-type (US/TOCO/MECG)
- Signaal Multiplexing: Schakelt tussen dubbele US-signalen & routeert naar DSP
- Overspannings-/Overstroombeveiliging: beschermt moederbord tegen transducerfouten
- LED Statusindicatoren: Voeding, signaalvergrendeling, transducerdetectie
