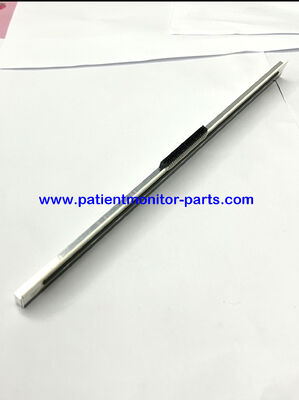

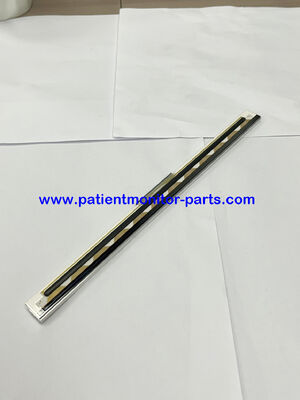

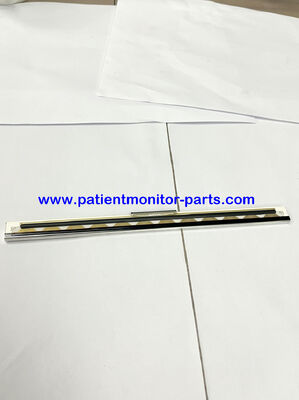

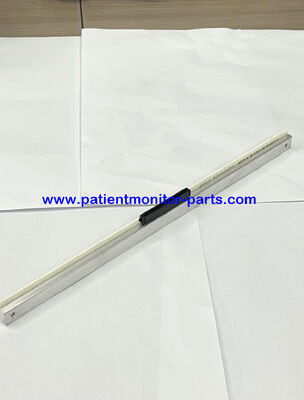

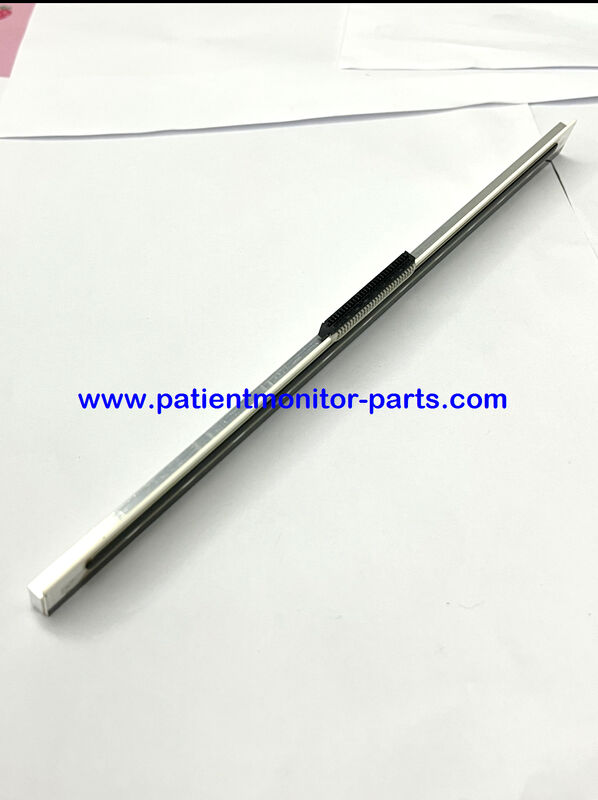

Philip Avalon FM20 / FM30 Thermische Printkop (TLPH)

Philip Avalon FM20 / FM30 thermische printerkop (TLPH)

1. Basisinformatie

• Officiële naam: Thermische lijnprinterkop (TLPH)
• Compatibele modellen: Avalon FM20, FM30 (M2702A, M2703A)
• Typ van printer: 6 inch thermische array recorder
• Deelnummer (Oorspronkelijk): 4522 991 25291 (vergadering)

2Optische / afdrukresolutie

• Puntdichtheid:8 punten/mm (203,2 dpi)
• Effectieve afdrukbreedte:150 mm(gehele papierbreedte)
• Totaal punten: 1200 punten (150 mm × 8 punten/mm)
• Dot Pitch: 0,125 mm × 0,125 mm

3Elektrische kenmerken

• Spanning van de printerkop:5.0 VDC ± 5%- Dat is logisch.24 VDC ±10%(verwarming)
• Stroom per punt: ~ 20 ∼ 25 mA (piek)
• Weerstand per element: ~ 120 Ω (typisch)
• Interface: 50-pin lintkabel (naar recorder adapter board M2703-66430)

4Mechanische & prestaties

• Afdruksnelheid:
  • Standaard25 mm/s
  • Snel.50 mm/s(voor herhaling)

• Papier snelheidsbereik: 1 ̊50 mm/s (configureerbaar)
• Levensduur:≥ 1000, 000 lijnen(onder nominale omstandigheden)
• Werktemperatuur: +5°C tot +45°C
• Bergingstemperatuur: -20°C tot +60°C

5Papierspecificaties (matching)

• Papierbreedte: 150 mm (Z-vouw of rol)
• Type papier: Thermisch papier voor medische doeleinden (HP 1911A / Philip 453564435211)
• SensorOptische reflector (voor het detecteren van zwarte vlekken)

6. Belangrijkste kenmerken

• Vijfkanaalopname: FHR1, FHR2, TOCO, MECG, annotaties
• Hoog contrast: Voor duidelijke FHR/TOCO-golfvormweergave
• Langetermijnstabiliteit: Keramische verwarmingselementen, corrosiebestrijdende coating
