PHILIP MP2/X2 Monitor moederbord PN M3002-26450
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | PHILIP |
| Modelnummer: | M3002-26450 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | Document kartonpakket |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 20 |
|
Gedetailleerde informatie |
|||
| Voorraden: | Beschikbaar | Garantie: | 6 maanden |
|---|---|---|---|
| Voorwaarde: | Goed | Pakket: | Kartonnen doos |
Productomschrijving
-

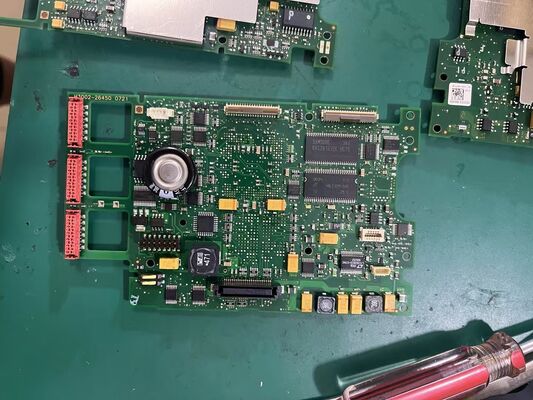

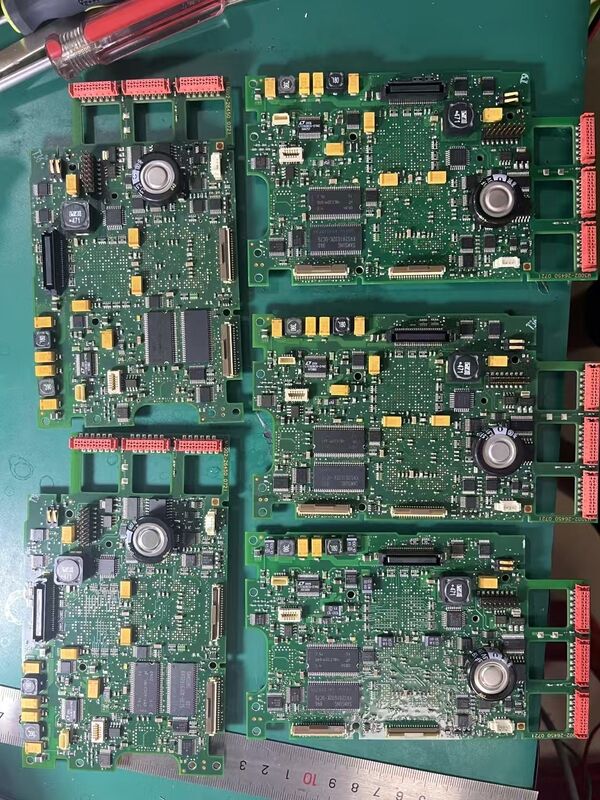

PHILIP MP2/X2 Monitor Hoofdbord PN M3002-26450
-
-
Rol van het onderdeel: Hoofdschakelbord (systeembord) voor IntelliVue MP2/X2 hostmonitoren; beheert systeemverwerking, stroomdistributie, display-aansturing en interface-aggregatie. Geen meetmodule, geen voeding, geen toetsenbord.
-
OEM-identificatie: PN M3002-26450 (Philip gebruikt dit PN als REF-equivalent in het service-systeem). Familieleden: M3002-68550 (Versie 1, vroege eenheden), M3002-26470, etc.
-
Compatibele hosts:
-
IntelliVue MP2 — M8102A
-
IntelliVue X2 — M8002A (gebruikt als standalone transportmonitor of als MMS multi-meetmodule)
-
-
Serienummer-afsnede: M3002-68550 past op vroege eenheden met SN < DE315XXXXX; M3002-26450 is de latere versie, typisch SN DE315xxxxx en hoger. Controleer het serienummer en de softwareversie van de monitor vóór vervanging — versies zijn niet blindelings onderling uitwisselbaar.
-
Voedingsarchitectuur (volgens Servicegids): Voedingsbord stapelt MSL DC-ingang 36–60 V naar beneden tot 16 V DC voor het hoofdbord; het hoofdbord genereert vervolgens meerdere interne rails. RTC en gebufferd RAM worden ondersteund door 3.6 V DC (afkomstig van systeemvoeding of interne batterij).
-
Functies op het bord:
-
3,5" TFT touchscreen-driver (QVGA 320×240, tot 3 live golfvormen)
-
Aggregatie van ingebouwde meetgegevens (ECG/Resp/SpO₂/NBP; optioneel CO₂/IBP/Temp/12-lead)
-
Touch + hard-key invoerbehandeling, alarmlogica, trendbuffering
-
Bedrade LAN (Philip Clinical Network) + optionele 802.11 bedside adapter + SRR (Short Range Radio)
-
Interne oplaadbare batterij laad-/ontlaadregeling (cel zelf bevindt zich in batterijvak)
-
-
Belangrijkste interfaces/connectoren: MSL-connector, flexkabel voor display, touchcontroller, interconnectie voedingsbord, ingebouwde parameterbus, socket voor draadloze module, SRR-antennevoeding, houder voor RTC-back-upcel
-
Veiligheid/classificatie: Logica-bord zonder patiëntcontact; CF-type classificatie komt van de meet-front-end. ESD-gevoelig medisch accessoire.
-
Fysiek: Geen standalone afmetingen gepubliceerd (geïnstalleerd OEM-onderdeel); gewichtsklasse voor refurbished/reparatie ~0,3–0,5 kg met ESD-verpakking.
-
Foutmapping: Servicegids "Check Main Board 2" INOP verwijst naar anomalie van dit bord (of tweede hoofdbord).
