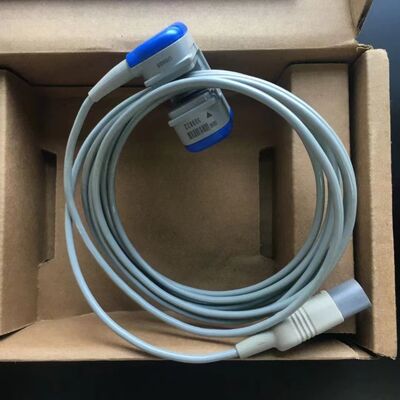

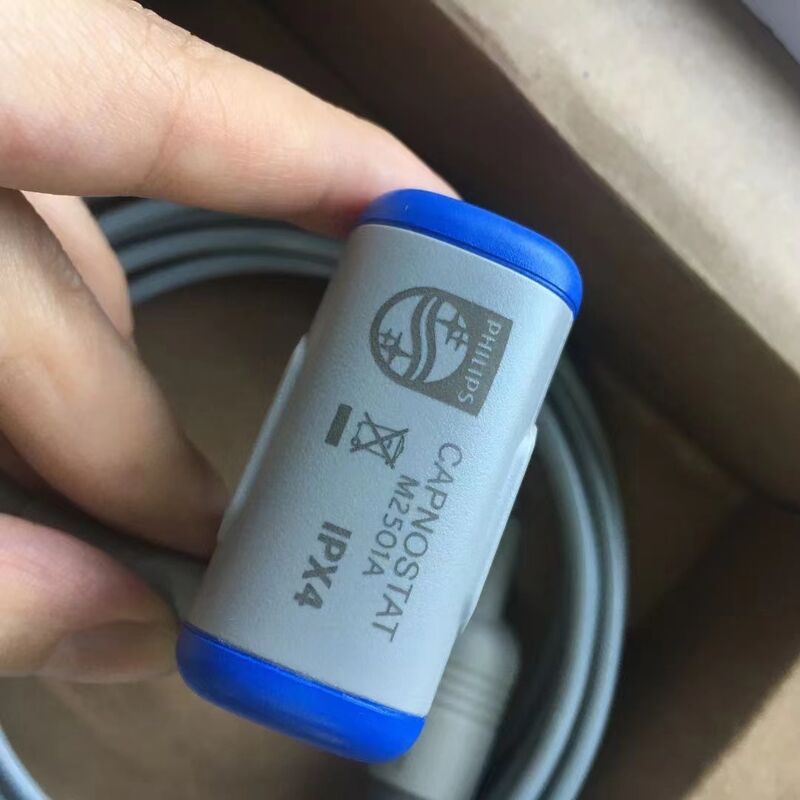

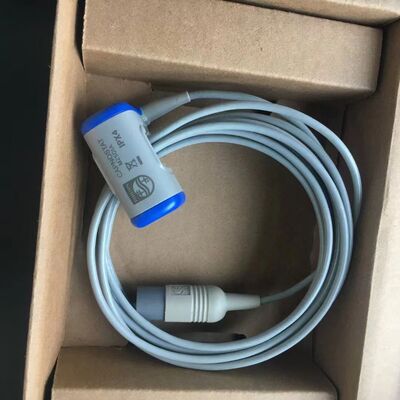

M2501A Mainstream CO2-sensor

Basisinformatie

• Deelnummer: M2501A
• Metingsbeginsel: Infrarood-absorptiespectroscopie
• Toepasselijke modellen: MP2, MP5, MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90, M3002A, M3014A monitormodules

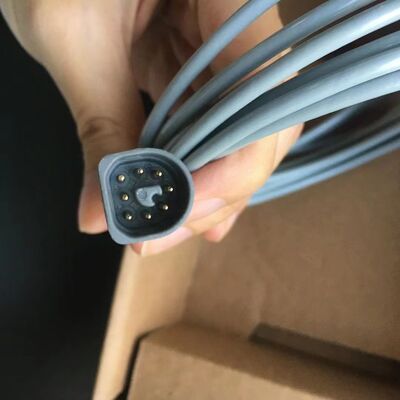

• Verbinding: cirkelvormige verbinding met 8 pinnen

Metingprestaties

• CO2-metingsbereik: 0­150 mmHg (0­20 kPa)
• Naleving van de voorschriften van punt 6.2.3
  • 0·40 mmHg: ±2 mmHg
  • 41° 70 mmHg: ± 5% van de waarde
  • 71·100 mmHg: ±8% van de waarde
  • 101~150 mmHg: ±10% van de waarde
• Resolutie:
  • 0 ̊59 mmHg: 0,1 mmHg
  • 60-114 mmHg: 0,25 mmHg
• Stijgingstijd: < 60 ms (adulte / pediatrische luchtwegadapter)
• Ademhalingsfrequentiebereik: 2-150 BPM; nauwkeurigheid: ±1 BPM
• Stabiliteit:
  • Kortetermijndrift: ≤ 0,8 mmHg binnen 4 uur
  • Langdurige prestaties: behoudt gedurende 120 uur nauwkeurigheid binnen de specificaties
• Opwarmingstijd (bij 25°C): Waveform output < 15 s; volledige specificatie werking ≤ 2 min

Compensatie en kalibratie

• Drukcompensatie: 400-800 mmHg (automatisch)
• Gascompensatie: O2, N2O, He (facultatief)
• Kalibratie: geen routinekalibratie vereist; na vervanging van de luchtwegadapter 15 seconden nulkalibratie vereist

Fysieke en milieuspecificaties

• Afmetingen (sensor): ongeveer 33 × 48 × 23 mm (H×W×D)
• Gewicht: < 25 g (exclusief kabel)
• Standaard kabellengte: 3 m
• Operatietemperatuur: 0 °C ~ 45 °C
• Werkvochtigheid: 10% ~ 90% RH, niet-condenserend
• Bergingstemperatuur: -40 °C ~ 70 °C
• Bewaaringsvochtigheid: < 90% RH, niet-condenserend
• Ingangsbescherming: IPX4 (spatsbestendige)
• Valweerstand: bestand tegen een val van 1,8 m op de tegelvloer (operationeel)
• Materiaal: Latexvrij
