GOLDWAY G60 Moederbord P/N 453564288752 voor Integratie van Elektronische Apparaten

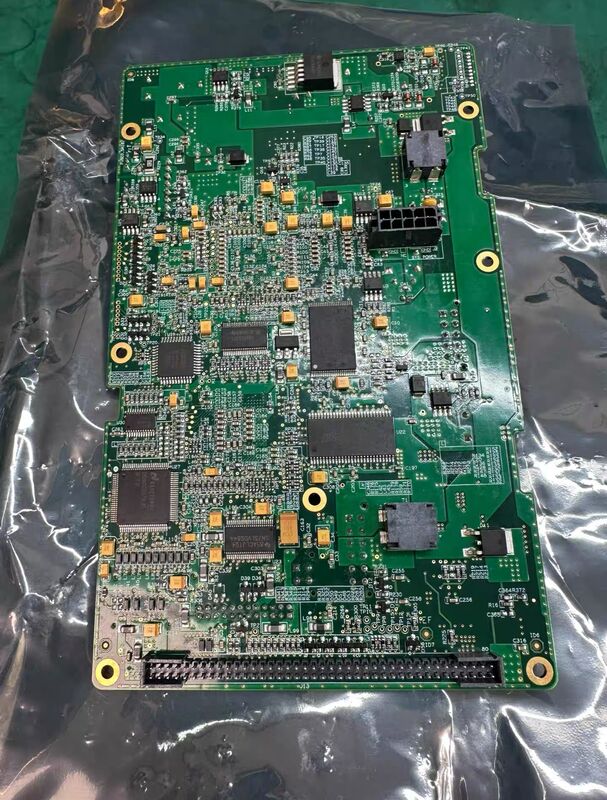

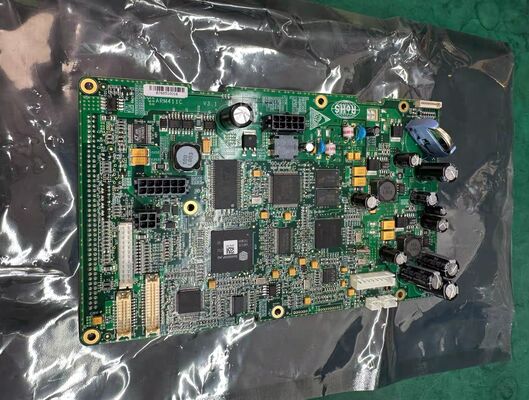

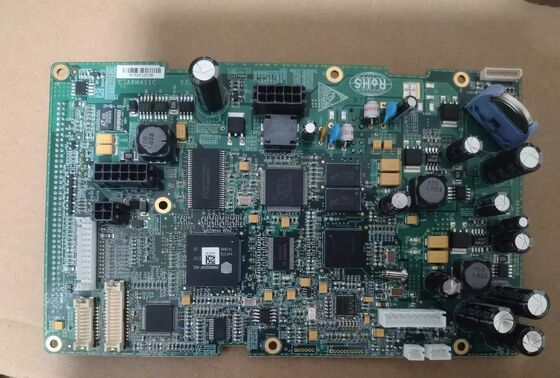

  GOLDWAY G60 Moederbord P/N 453564288752

1. Kernidentificatie & Basisinformatie

• Model:  G60 Moederbord (Philip Goldway)
• Onderdeelnummer (P/N): 453564288752 (Origineel Moederbord)
• Categorie: Medisch-gegradeerd Patiëntmonitor Hoofdprintplaat
• Compatibiliteit:  GOLDWAY G60 Modulair Bedside Patiëntmonitor
• Afmetingen: Ongeveer 14 × 10 × 8 cm
• Nettogewicht: 0,65 kg
• Type printplaat: Meerlaagse PCB, Modulair Uitbreidingsontwerp

2. Elektrische & Voedingsspecificaties

• Voedingsingang: Geïntegreerd met Host Voedingsmodule, Ingang: 100–240 VAC, 50/60 Hz, 1,5 A
• Onboard Voedingsuitgang: Stabiele DC-uitgang voor Modules & Randapparatuur (12V, 5V, 3,3V)
• Voedingsbeheer: Overspannings-, Overstroom-, Kortsluitings- & ESD-beveiliging
• Stand-by Stroomverbruik: < 5 W

3. Communicatie & Uitbreidingsinterfaces

• Netwerkinterface: 1× Gigabit Ethernet (LAN) voor HL7 Protocol, Centraal Monitoringsysteem (UT4800) & Bed-tot-Bed Netwerken
• Randapparatuurinterfaces: 2× USB 2.0, 1× VGA (Externe Beeldschermuitgang), 1× Verpleegoproep Poort, 1× RS232 Seriële Poort
• Module-uitbreidingsslots: 5× Speciale Modulaire Slots voor Plug-and-Play Parameter Modules (ECG/SpO₂/NIBP/IBP/etCO₂/12-Lead ECG/CO/Multigas)
• Alarminterface: Geïntegreerd Visueel/Auditief Alarm Controle Circuit

4. Gegevensopslag & Verwerking

• Onboard Geheugen: 8 GB Flash Opslag + 2 GB DDR3 RAM
• Trend Gegevensopslag: Tot 2400 Uur Multi-Parameter Trend Gegevens
• Golfvorm Opslag: 240 Minuten Volledige ECG Golfvorm Opname
• Alarmgebeurtenissen Logboek: Slaat tot 500 Alarmgebeurtenissen & Gebruikersoperatie Logs op
• Real-time Verwerking: Hoge-Snelheid MCU voor ECG/Resp/SpO₂/NIBP Signaalverwerking & Analyse

5. Ondersteunde Monitoringsparameters & Prestaties

• Standaard Ondersteunde Parameters:
  • ECG (3/5-Lead, 12-Lead Optioneel): ST-segment Analyse, Arytmie Detectie, Pacemaker Herkenning, HR Bereik 15–300 bpm, Nauwkeurigheid ±1% of ±2 bpm
  • SpO₂ (Philip FAST-SpO₂): Bereik 0–100%, Nauwkeurigheid ±2% (70–100% bereik), PR 20–250 bpm
  • NIBP: Oscillometrische Methode, Nauwkeurigheid ±5 mmHg (±0,7 kPa), Volwassen/Pediatrische/Neonatale Modi
  • RESP: Impedantiemethode, RR 5–120 bpm, Nauwkeurigheid ±2 bpm
  • Dubbelkanaals TEMP: Bereik 0–50°C, Nauwkeurigheid ±0,1°C

• Optionele Uitgebreide Parameters: Dubbele IBP, etCO₂ (Microstream), Hartdebiet (CO), Multigas Monitoring

6. Naleving & Veiligheidsnormen

• Veiligheidscertificering: IEC 60601-1:2005+AMD1:2012, IEC 60601-1-2:2014
• Kwaliteitsmanagement: ISO 9001, ISO 13485, CE (MDR 2017/745), FDA-conform
• EMC-naleving: IEC 60601-1-2:2014 (Elektromagnetische Immuniteit & Emissie)
• Milieuclassificatie: IPX1 (Druppelbestendig), Bedrijfstemperatuur 10–35°C, Opslagtemperatuur -20–60°C

7. Onderhoud & Service Opmerkingen

• Garantie: 90 Dagen voor Nieuwe/Originele Eenheid
• Vervangingsvereiste: Moet P/N 453564288752 Matchen voor Volledige Compatibiliteit
• Kalibratie: Herkalibreer Alle Parameter Modules Na Moederbord Vervanging
• ESD-beveiliging: Strikte Anti-ESD Behandeling Vereist Tijdens Installatie/Reparatie
• Opslag: Droge, Stofvrije Omgeving (Relatieve Vochtigheid 30–75%)
