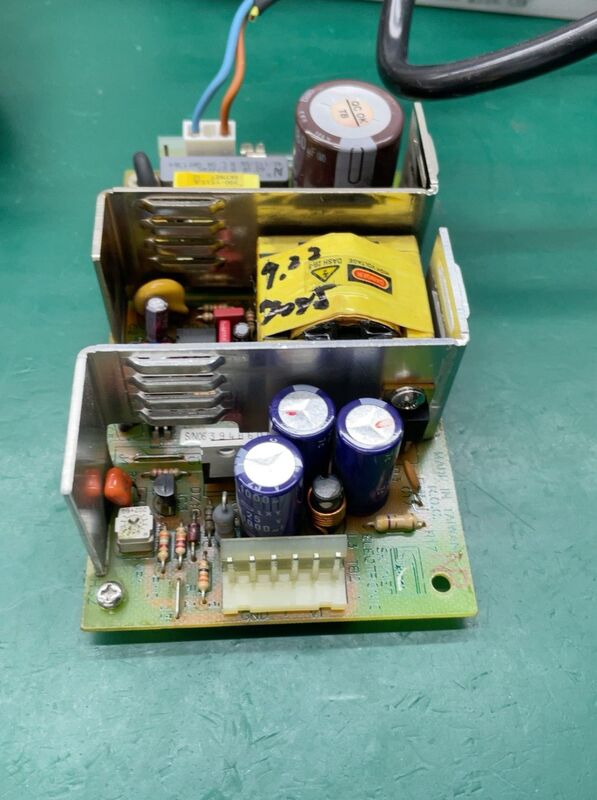

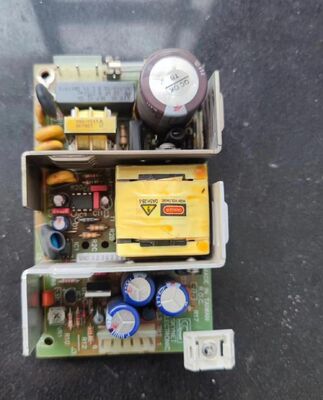

Nihon Kohden Bsm2301 Power Board U550013B / U550013C
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | nihon kohden |
| Modelnummer: | bsm2301 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | Negotiation, pls contact me |
| Verpakking Details: | Kartonnen doos |
| Levertijd: | Binnen 1-2 werkdagen nadat de betaling is bevestigd |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 10 |
|
Gedetailleerde informatie |
|||
| Merk: | Nihon Kohden | Model: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | Garantie: | 3 maanden |
| price: | NEGOTIABLE | ||
| Markeren: | U550013C powerboard,bsm2301 powerboard |
||
Productomschrijving
PN:U550013B / U550013C nihon kohden bsm2301 voedingskaart
Merk: Nihon Kohden | Toepasselijk Model: BSM-2301A/C/K | Onderdeelnummer: U550013B / U550013C (Voedingseenheid)
1. Basisinvoerparameters
- AC-ingangsspanning: 100–240 VAC ±10%, automatische schakeling
- AC-ingangsfrequentie: 50/60 Hz ±2%
- Ingangsstroom: Max 1,0 A @ 100 VAC
- Stroomverbruik: AC-modus: 70 VA max; Batterijmodus: 40 W max
- Zekering: Ingebouwde 2 A / 250 VAC traagwerkende zekering (AC-ingang)
- Batterij-ingang: 10,8–15,0 VDC (oplaadbare Ni-MH batterijpakket, 10HR-4/3FAUC-NK)
2. DC-uitvoerparameters (Hoofdvoedingskaart)
| Uitvoerkanaal | Spanning | Stroomsterkte | Belasting & Functie |
|---|---|---|---|
| +15 VDC | +15,0 V ±5% | 3,0 A max | Hoofdsysteem, analoge circuits, achtergrondverlichting, NIBP/IBP-modules |
| +5 VDC | +5,0 V ±3% | 2,5 A max | Digitale logica, CPU, touchscreen, interface-modules |
| +3,3 VDC | +3,3 V ±3% | 1,5 A max | MCU, geheugen, communicatiecircuits (DC-DC omgezet van +15 V) |
| -5 VDC | -5,0 V ±5% | 0,5 A max | Analoge signaalconditionering (ECG/Resp) |
| +6 VDC | +6,0 V ±5% | 1,0 A max | Optionele recordermodule (WS-231P) |
3. Fysieke & Omgevingsspecificaties
- Afmetingen kaart: Ongeveer 150 × 100 × 35 mm (L×B×H)
- Gewicht: Ongeveer 0,45 kg
- Bedrijfstemperatuur: 0 °C tot +40 °C
- Opslagtemperatuur: -20 °C tot +60 °C
- Relatieve vochtigheid: 30%–85% RV (niet-condenserend)
- Hoogte: Bedrijf: -500 m tot 3.000 m; Opslag: -500 m tot 13.100 m
4. Beschermings- & Veiligheidskenmerken
- Overspanningsbeveiliging (OVP): Geactiveerd bij >16,5 V (+15 V), >5,5 V (+5 V)
- Overstroombeveiliging (OCP): Automatische uitschakeling bij overstroom voor alle uitgangen
- Kortsluitingsbeveiliging (SCP): Terugwerkende stroombegrenzing, automatische herstel
- Isolatiespanning: 4.000 VAC (ingang naar uitgang, medische kwaliteit)
- Lekkage stroom: <100 µA (patiëntlekkage, voldoet aan IEC 60601-1)
- EMC-conformiteit: IEC 60601-1-2, EN 55011 Klasse B (emissie)
5. Besturing & Interface
- Stroomregeling: Geïntegreerde power management MCU, automatische AC/batterij-schakeling
- Batterij opladen: Normaal laden: 370 mA (max 16 uur); Druppelladen: 370 mA (interval van 1,2 s / 1 min)
- Connectoren:
- CN401: Hoofduitgang naar HOOFDkaart (+15V, +5V, GND, stuursignalen)
- AC-ingang: IEC C6-aansluiting met zekering & aardingsklem
- Batterijconnector: CN1401 (10,8–15 VDC ingang)
6. Conformiteitsnormen
- Veiligheid: IEC 60601-1:2005, IEC 60601-2-49 (medische elektrische veiligheid)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Prestaties: Interne medische PSU-specificaties van Nihon Kohden
Belangrijke opmerkingen
- Deze voeding wordt gedeeld met de BSM-2303/2304/2351-serie (dezelfde kernuitvoeringsspecificaties).
- +3,3 V wordt gegenereerd door een ingebouwde DC-DC-omvormer van de primaire +15 V-uitgang.
