Philip GOLDWAY G30 G40 PN 45356436891 ECG-kaart

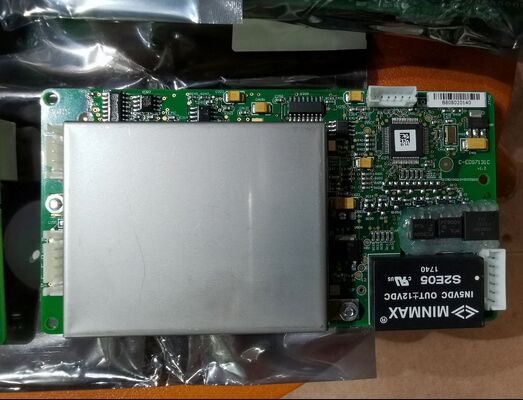

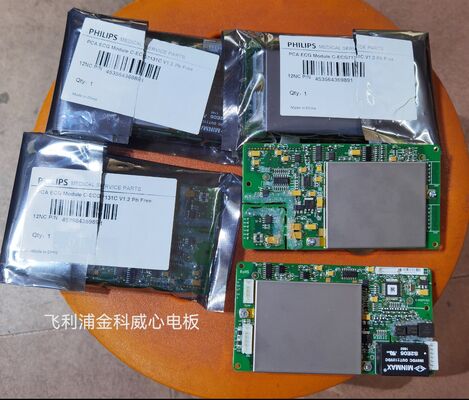

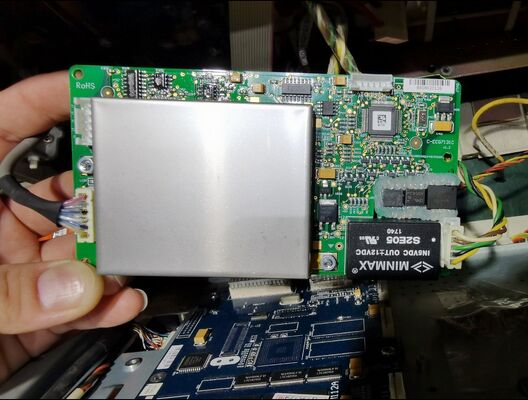

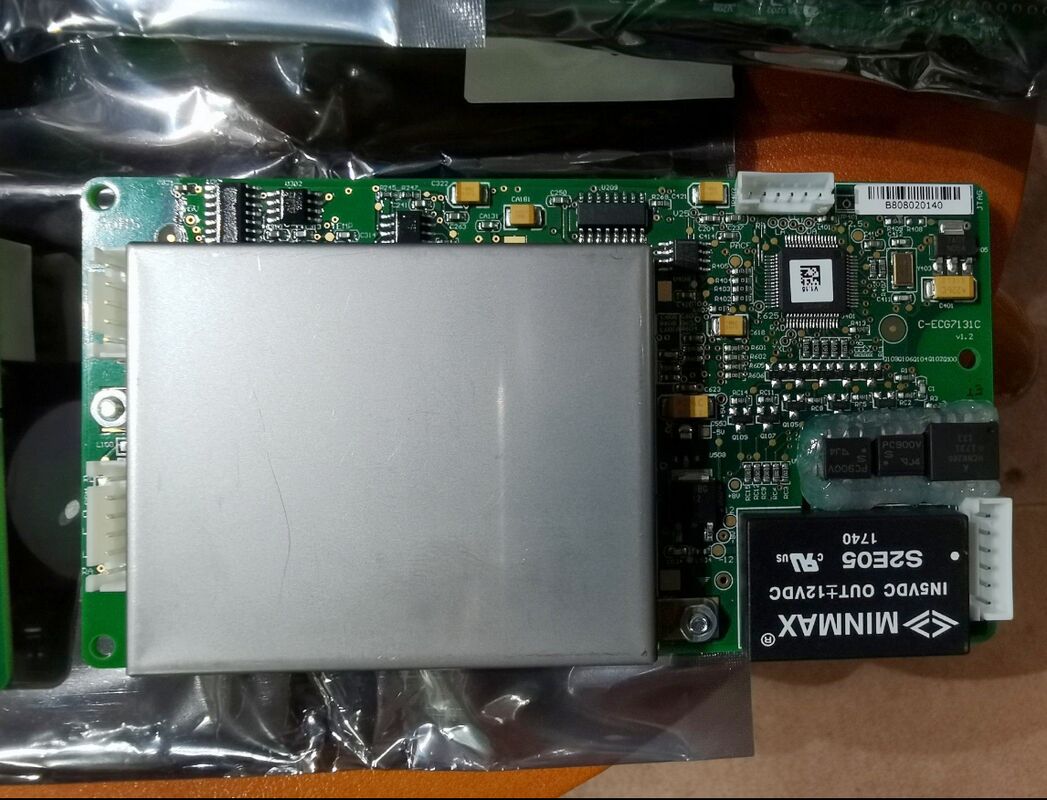

Philip GOLDWAY G30 G40 PN:45356436891 ECG BOARD

Goldway G30 / G40 ECG Board (ECG Module) Engelse Technische Specificaties

1. Basis ECG Configuratie

• Lead Systeem: 3-lead / 5-lead selecteerbaar
  • 3-lead: I, II, III
  • 5-lead: I, II, III, aVR, aVL, aVF, V (gelijktijdige 7-lead weergave ondersteund)

• ECG Modi: Monitoring / Diagnostisch / Chirurgie modi selecteerbaar
• Ingangsweerstand: ≥100 MΩ (common mode)
• Common Mode Rejection Ratio (CMRR): ≥100 dB (50/60 Hz)
• Defibrillatie Bescherming: Defibrillator-bestendig, bestand tegen 360J bifasische defibrillatie; automatische herstel na schok
• Elektrochirurgische Interferentie Onderdrukking: Ingebouwde anti-ESU filter

2. Hartslag (HR) Meting

• Meetbereik:
  • Volwassene/Kind: 15–300 bpm
  • Neonataal: 15–350 bpm

• Nauwkeurigheid: ±5 bpm of ±1% van de aflezing, afhankelijk van wat groter is
• Resolutie: 1 bpm
• Alarmgrenzen: Instelbare bradycardie/tachycardie drempels

3. ECG Golfvorm & Versterking

• Versterkingsinstellingen: ×1/4, ×1/2, ×1, ×2, ×4, Auto (automatische versterkingsaanpassing)
• Golfvorm Snelheid (Sweep Speed): 6.25, 12.5, 25, 50 mm/s (selecteerbaar)
• Bandbreedte:
  • Monitoring modus: 0.5–40 Hz
  • Diagnostische modus: 0.05–100 Hz
  • Chirurgie modus: 0.5–20 Hz (anti-interferentie)


4. ST Segment Analyse

• Meetbereik: -2.0 mV ~ +2.0 mV (Diagnostische modus: -0.8 ~ +0.8 mV)
• Nauwkeurigheid: ±0.02 mV of ±5% van de aflezing, afhankelijk van wat groter is
• Kanalen: 4-kanaals ST monitoring (V, I, II, III)

5. Arytmie & Pacemaker Detectie

• Arytmie Analyse: 13 arytmie alarmen (inclusief PVC, Bigeminy, Trigeminy, VT, Bradycardie, Tachycardie, Gemiste Slag, Pauze, R-op-T, etc.)
• Pacemaker Detectie: Ja; detecteert asynchrone/synchrone pacemaker pulsen, pulsbreedte ≥0.1 ms

6. Fysieke & Elektrische Parameters

• Afmetingen Board: Ongeveer 145 × 100 × 20 mm (ECG module board)
• Voeding: DC 5V ±5%, 300 mA (van monitor mainboard)
• Bedrijfstemperatuur: 0–40 °C
• Opslagtemperatuur: -20–60 °C
• Vochtigheid: 30%–85% RV (niet-condenserend)

7. Naleving Normen

• IEC 60601-1, IEC 60601-2-27 (ECG veiligheid)
• EN 60601-1-2 (EMC)

Belangrijkste Verschil: G30 vs G40 ECG Board

• G30: 10.4" display, basis ECG/arytmie/ST, geen optionele CO₂/IBP uitbreiding (ECG board identieke kernspecificaties)
• G40: 12.1" display, dezelfde ECG kernparameters, ondersteunt optionele dubbele IBP/CO₂ modules (ECG board functioneel identiek aan G30)
