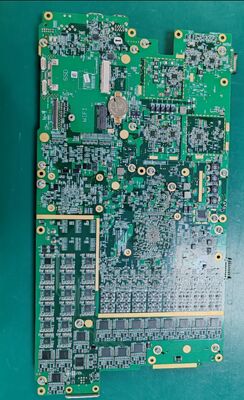

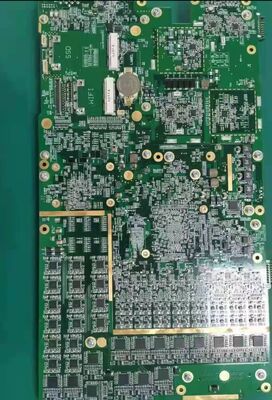

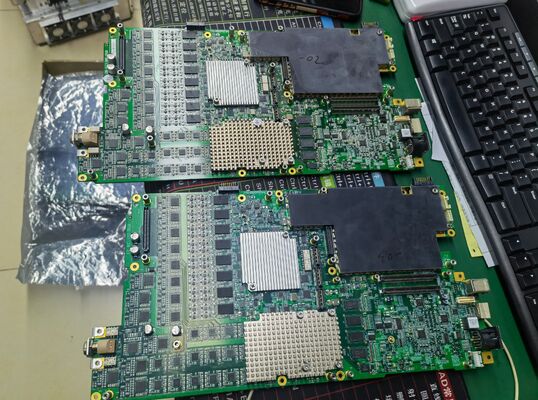

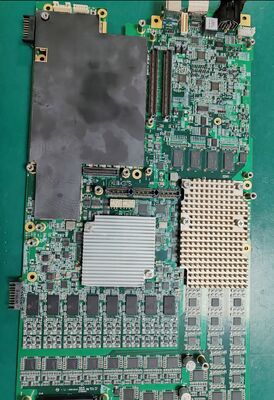

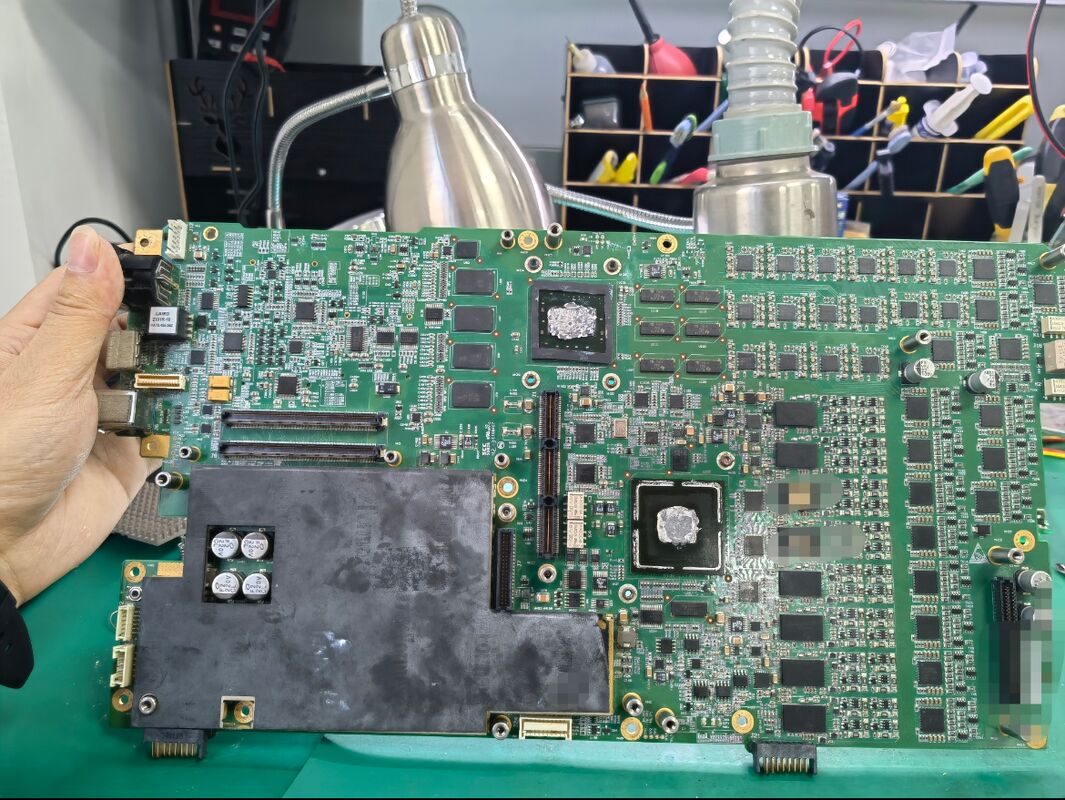

Mindray M9 Ultrasound Mainboard Specificaties

1. Kernmodel en architectuur

• Nummer van het hoofdbord:
  • Standaardversie:115-023067-00
  • High-End versie (M9GI/EDP):115-048333-00

• Platformarchitectuur:mQuadro Multi-Channel Parallel Imaging Platform(Mindray's eigen ultrasone-verwerkingsarchitectuur)
• Aan boordmodules: Front-end (TR FPGA), back-end (COME/PC module), Power Management (EC), System Monitoring (SM), PHV High-Voltage Board

2. Front-End Signal Processing (Ultrasound TX/RX Core)

• TX/RX-kanalen:65·128 configureerbare kanalen
  • TR64 Subbord: SteunenUitbreiding van 1 ¢ 64 kanaal

• Hoofdbesturing FPGA:TRA FPGA(dedicated ultrasound transmit/receive controller)
• Multi-beamforming: tot en met12 parallelle lichtstralen per zendgebeurtenis(maximaliseert beeldsnelheid en tijdsresolutie)
• Probe-interfaces:
  • 1 × Hoofdsondepoort (compatibel met gefasiseerde array, lineair, convex, micro-convex)
  • Ondersteunt 3T Single-Crystal Probes, 4D/TEE toegewijde interface


3. Back-end verwerking en systeemmodule

• Kernprocessor: COME-module (PC-module, Doppler-platform)
• Storage-interfaces:
  • M.2 SSDStandaard 128 GB / 240 GB (uitbreidbaar)
  • M.2 WLAN-slot voor Wi-Fi-module

• Uitgangen weergeven:
  • EDP Direct Output: 15,6 inch 1920×1080 LED-display
  • HDMI externe displayOndersteunt externe monitoren met hoge resolutie

• Externe I/O-poorten:
  • 2x USB 3.0, Wi-Fi, DICOM Ethernet, EKG Trigger
  • Interfaces voor stroomvoorziening, ventilator, toetsenbord, batterijbeheer


4. Power & System Management

• Energiebeheer (EG): System power-on/off control, spanningsregeling, overstroom/overspanningsbescherming
• System Monitoring (SM): Real-time monitoring van spanning, ventilator snelheid, temperatuur, batterijstatus
• PHV-hoogspanningsbord: genereert programmeerbare hoogspanningspulsen voor sonde-opwinding

5Beeldvorming en functionele ondersteuning

• Ondersteunde modus: B/M, Color Doppler, PW/CW, HPRF, TDI, Elastografie, Contrast Imaging
• Geavanceerde verwerking: iClear adaptieve geluidsreductie, iBeam ruimtelijke compounding, FCI frequentie compounding, THI weefselharmonische beeldvorming
• Maximale beeldsnelheid:1048 fps(Doppler/Flow-modus)
• Maximale beelddiepte:39 cm(abdominale convexe sonde)

6. Fysiek & Compatibiliteit

• Afmetingen: ongeveer.320 × 260 × 25 mm(draagbaar moederbord)
• Compatibele modellen: M9, M9CV, M9GI
• Werktemperatuur:0°40°C(systeemniveau)
